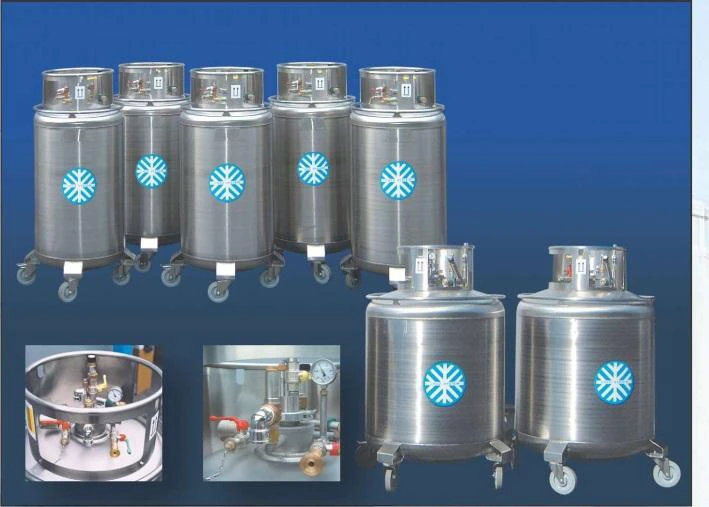

Zbiorniki transportowe ciekłego helu typ HDS wykonane w całości ze stali nierdzewnej
Znikoma szybkość parowania, wielowarstwowa izolacja próżniowa jak i chłodzona osłona przed promieniowaniem..
Wyjątkowo odporny na zmiany obciążenia w czasie transportu, zawieszenie wspomagane poprzez wspólne zawieszenie zbiornika wewnętrznego z zewnętrznym.
Wykonane z wysokiej klasy stali nierdzewnej odpornej na korozję. Konstrukcja spawana. Rozmagnesowana.
Armatura:
1. wskaźnik ciśnienia
2. zawór bezpieczeństwa
3. zawór kulowy 1/2”
4. tłumik drgań
5. zawór przelewowy
6. zawór bezpieczeństwa
7. LHe (opcja 250 HDS)
8. zawór kulowy 3/4" z przyłączem
DN 18
9. element ochronny
10. kółka
11. przyłącze DN 8
12. obejma (250 HDS
|
Dane techniczne |
CS 35 HDS |
CS 60 HDS |
CS 100 HDS |
CS 120 HDS |
CS 250 HDS |
CS 450 HDS |
CS 500 HDS |
CS 950 HDS |
|
Pojemność [L] |
35 |
60 |
100 |
120 |
250 |
450 |
500 |
950 |
|
Ciśnienie robocze [bar] |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
|
Ciężar zbiornika [kg] |
90 |
95 |
120 |
145 |
195 |
320 |
340 |
550 |
|
Ciężar napełnionego zbiornika [kg] |
95 |
102 |
132 |
160 |
226 |
376 |
402 |
668 |
|
Szybkość parowania [%/d] |
3,5 |
2,5 |
1,4 |
1,4 |
1,4 1,2 |
1,2 0,9 |
1,2 0,9 |
0,9 0,6 |
|
Przyłącze kołnierzowe [KF] |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
Otwór wejściowy [mm] |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
Całkowita wysokość B [mm] |
1185 |
1300 |
1510 |
1450 |
1830 |
1800 |
1835 |
1845 |
|
Całkowita średnica A [mm] |
550 |
600 |
600 |
700 |
750 |
1050 |
1050 |
1400 |
|
Głębokość zanurzenia D [mm] |
840 |
890 |
1100 |
1080 |
1384 |
1290 |
1415 |
1440 |
|
Średnica koła transportowego E [mm] |
100 |
125 |
125 |
125 |
200 |
200 |
200 |
150 |
