Tester twardości Vickersa
W pełni automatyczna analiza obrazu,

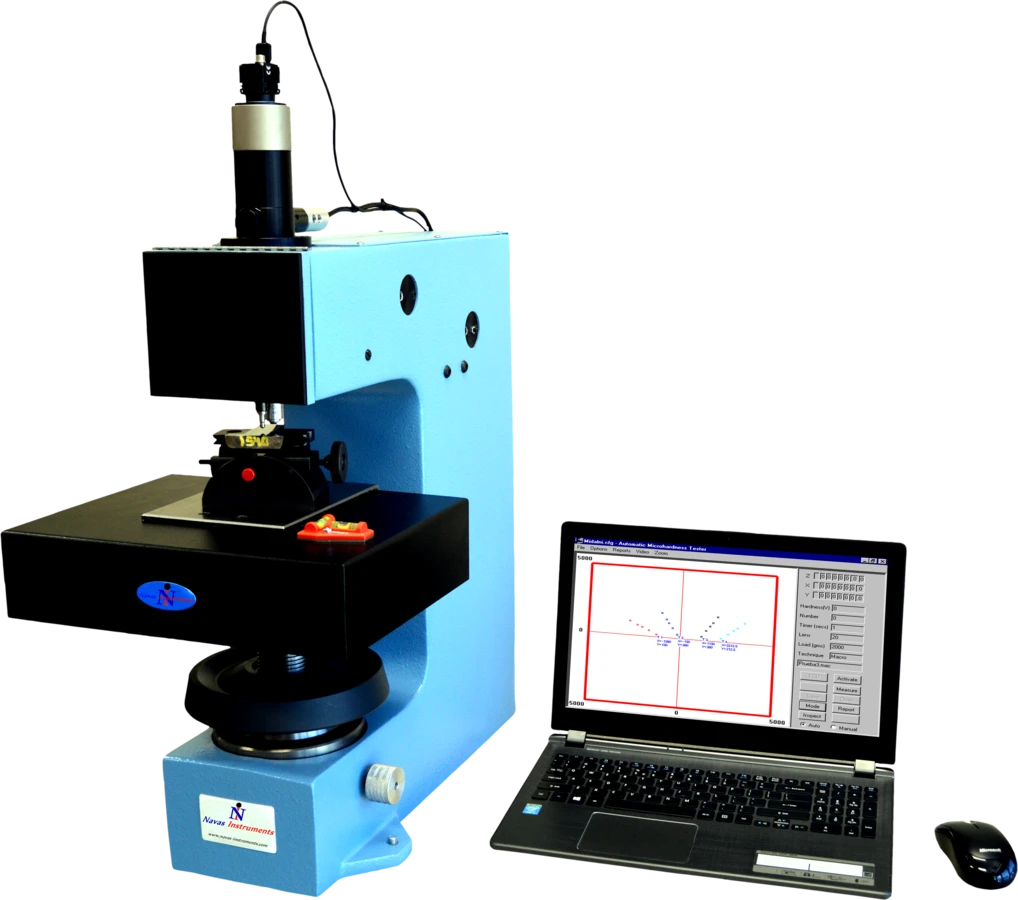

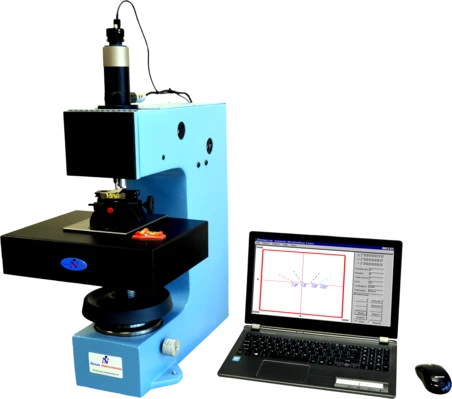

mikroskopowy tester twardości Vickersa, seria AHT-2010
Testery twardości firmy Navas Instruments
Regulowane uchwyty na próbki:
Wykorzystanie dużych uchwytów próbek zmniejsza konieczność cięcia i montażu próbek, eliminując zbędne koszty i poprawiając wydajność laboratorium.
Oprogramowanie:
Przyjazne dla użytkownika oprogramowanie z analizą obrazu pracujące pod kontrolą systemu Windows, zaprojektowane w celu zautomatyzowania procesu obliczania twardości, dzięki interfejsowi graficznemu upraszcza testowanie, a system menu wyboru prowadzi operatora przez cały proces.
Zalety:
- KONSTRUKCJA: Stabilna konstrukcja żeliwna zapewniająca długotrwałe użytkowanie.
- ŁADUNEK: Od 10 gramów do 10000 gramów, pozwalają na dużą kombinację ciężarków – ŁATWA INSTALACJA CIĘŻARKÓW - Skupianie i obciążanie odbywa się za pomocą systemu bezwibracyjnego z silnikiem krokowym.
- SZCZELINA: Duża szczelina 135 mm umożliwia umieszczenie dużych próbek do badania.
- PRECYZYJNY SILNIK KROKOWY: Zakresy przesuwu 25x25 mm lub 100x100 mm, również w przypadku ciężkich próbek.
- OPTYKA: Obiektyw z dużą odległością roboczą, trzypozycyjnym zbliżeniem i prostą optyką, zapewniający doskonałą jakość obrazu przy powiększeniach 100X, 200X i 400X.
- PODŚWIETLENIE: Proste oświetlenie „na wskroś” i system optyczny eliminujący problemy związane z dopasowaniem oraz oświetleniem o dużej mocy.
- GŁOWICA LINIOWA: Ruch od obiektywu do wgłębnika jest automatyczny, co wpływa dodatnio na dokładność pomiaru.
- ANALIZA OBRAZU: Pomiar wgłębień z automatycznym ogniskowaniem pozwala uzyskać dokładne wyniki i zapewnia automatyzację obsługi.
Ten automatyczny system został zaprojektowany tak, aby znacznie zredukować ilość czasu marnowanego obecnego w wielu laboratoriach przy wykonywaniu zbędnego cięcia, montażu i testowania dużych elementów z kilkoma jedynie liniami nacięć. Zmniejsza także straty, ponieważ mniejsze elementy można umieszczać w regulowanym uchwycie, bez potrzeby ich montowania. Wszystkie elementy zostały zaprojektowane i wyprodukowane w USA przez firmę Navas Instruments
Specyfikacja techniczna
Tester wykonany jest z pojedynczego kawałku żeliwa, zapewniającego większą stabilność przy dużym ramieniu (szczelinie) 135 mm, mogąc obsługiwać bardzo duże próbki i uchwyty na próbki.
Wykonuje wgłębienia według metody Vickersa za pomocą wgłębnika Vickersa.
W pełni zautomatyzowane badanie mikro-wcięcia (twardość) z użyciem sterowanego komputerowo pola roboczego z silnikiem krokowym poruszającym się w osiach X i Y oraz przybliżaniem w osi Z.
Dokładność i powtarzalność kroków w osiach X i Y jest równa lub większa niż ± 0,01 mm (± 0,00039 cala). Precyzja zbliżenia (oś Z) jest równa lub lepsza niż ± 0,001 mm (± 0,000039 cala).
Zbliżenie w osi Z jest w pełni zautomatyzowane i ma możliwość niezależnego i automatycznego zogniskowania na każdym wgłębieniu dzięki sterowaniu przez oprogramowanie. W razie potrzeby ogniskowaniem można także sterować ręcznie.
Może mierzyć twardość na metalowych powierzchniach, które nie są dokładnie wypolerowane.
Obsługuje zdefiniowany przez użytkownika i regulowany czas przebywania w cyklach wgłębień.
Oferuje wiele stopni powiększeń optycznych, z pojedynczym obiektywem i powiększeniem X100, X200 i X400.
Posiada zakres obciążeń od 10 gramów do 10000 gramów (10 kilogramów) i ma możliwość korzystania z wielu obciążeń przy użyciu kombinacji ciężarków.
Posiada niezbędny uchwyt, aby umieszczać w nim próbki zamontowane lub niezmontowane. Uchwyt próbki może pomieścić typowe metalograficzne elementy mocujące, które mają średnicę pomiędzy 25,4 mm (1 cal) a 50,8 mm (2 cale), niezmontowane próbki mogą mieć wymiary do 100 mm szerokości x 100 mm długości.
W zestawie znajduje się certyfikowany blok do badania twardości dla odpowiedniego ładunku, który mieści się w zakresie obciążenia od 10 do 10000 gramów.
Automatyczny ruch od wgłębnika do obiektywu i z powrotem.
Zautomatyzowany mikro-system do testowania twardości jest sterowany przez USB z komputera stacjonarnego lub laptopa z oprogramowaniem pracującym pod kontrolą systemu Windows (opcjonalnie system może mieć wliczoną cenę komputera i monitor).
System zawiera oprogramowanie do sterowania i analizy, które w pełni automatyzuje proces pomiaru twardości.
Oprogramowanie sterujące umożliwia użytkownikowi tworzenie niestandardowych wzorów wgłębień, takich jak prosta i wielopunktowa linia, matryca i wzory owalne.
Oprogramowanie analityczne wykonuje pomiar wymiarów wgłębień poprzez analizę obrazu.
System zawiera zaawansowany, szybki aparat cyfrowy na USB 3.0.
Oprogramowanie do analizy można skalibrować przy każdym powiększeniu.
Oprogramowanie analityczne umożliwia eksportowanie pomiarów twardości, współrzędnych X i Y, odległości, wymiarów wgłębienia i innych niestandardowych danych do otwartych formatów, takich jak .CSV (wartości oddzielone przecinkami), .TXT (pliki tekstowe) i .XLS (pliki programu Microsoft Excel)
System pracuje z jednofazowym napięciem 110 VAC - 60 Hz lub 220 VAC - 50 Hz. Tester nie potrzebuje dodatkowego zasilacza prądu zmiennego; moduł zasilania zamontowany jest w obudowie przyrządu.
System dostarczany jest z instrukcją obsługi i konserwacji obejmującą prawidłowe funkcjonowanie, rutynową obsługę i rozwiązywanie problemów związanych z systemem i oprogramowaniem.
System jest najbardziej unikalnym urządzeniem na rynku, w którym wszystko (tester, optyka, silnik, elektronika i oprogramowanie) pochodzi od jednego dostawcy, firmy Navas Instruments, co zapewnia rzetelne wsparcie
